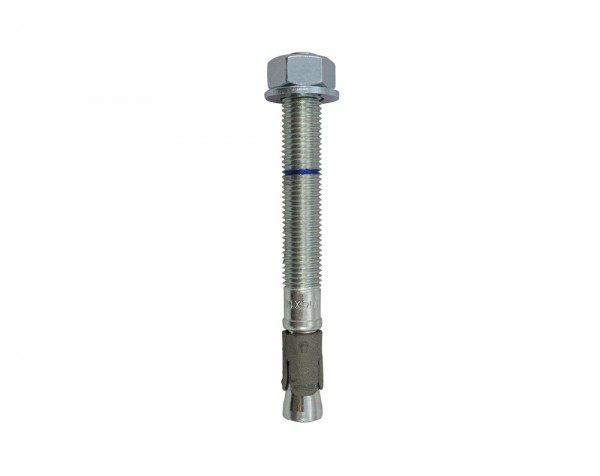

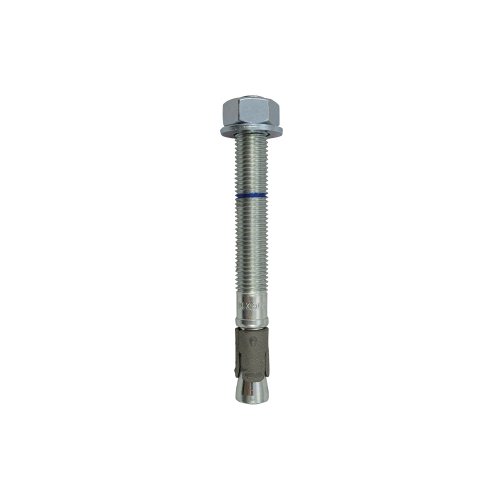

Bolzenanker ECB-FZ-C3

Bolzenanker, ECB-FZ-C3

Option 1 in gerissenem und ungerissenem Beton

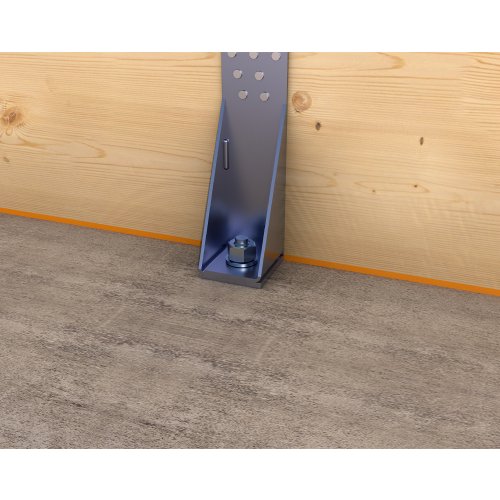

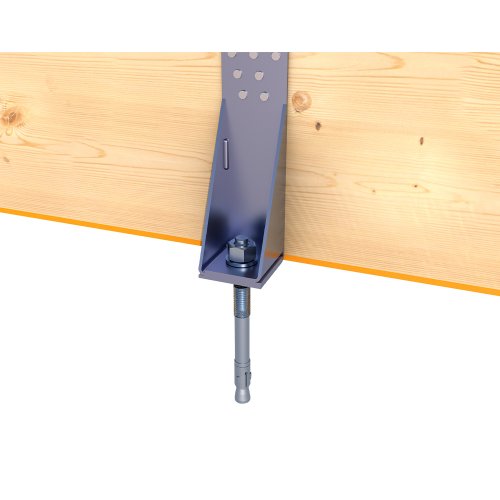

Der Eurotec Bolzenanker ist ein Dübel, der sich für Durchsteckmontagen in gerissenem und ungerissenem Beton eignet und kraftkontrolliert spreizt. Besonders macht den Bolzenanker, dass trotz der hohen Tragfähigkeit kleine Achs- und Randabstände eingehalten werden können. Durch unterschiedliche Verankerungstiefen und Abmessungen kann der Bolzenanker vielseitig eingesetzt werden. Jeder Bolzenanker ist mit einem Spreizclip ausgestattet, der eine hohe Tragfähigkeit gewährleistet und somit weniger Befestigungspunkte erforderlich macht.

Vorteile

Option 1 in gerissenem und ungerissenem Beton

Widerstand gegen seismische Beanspruchungen

Zugelassen für Feuerwiderstandsklasse R30-R120 in Beton

Anwendbar in Nutzungsklasse 1-2

Hohe Auszugswerte

Seismisch getestet auf C1 und C2

Geringe Spreizwirkung, dadurch geringe Rand- und Achsabstände möglich

Material

Bolzen: Kohlenstoffstahl, verzinkt ≥ 5 μm

Unterlegscheibe: DIN 125 oder DIN 9021, verzinkt ≥ 5 μm

Mutter: DIN 934, verzinkt ≥ 5 μm

Spreizhülse: Kohlenstoffstahlband, sherardisiert ≥ 15 μm

*Für die gekennzeichneten Ausführungen ist momentan keine ETA-Zertifizierung vorhanden (siehe Artikeltabelle).

Art.-Nr.        Abmessung         Material Bolzenanker      Material Spreizclip     Klemmstärke   VPE         EAN

946227       M8,0 x 50* mm    Galvanisch verzinkt        Sherardisiert              2 mm               100    4064827157855

946228       M8,0 x 75  mm    Galvanisch verzinkt        Sherardisiert              9 mm               100    4064827157862

946229       M8,0 x 80  mm    Galvanisch verzinkt        Sherardisiert              14 mm             100    4064827157879

946230       M8,0 x 95  mm    Galvanisch verzinkt        Sherardisiert              29 mm             100    4064827157886

946231       M8,0 x 115 mm   Galvanisch verzinkt        Sherardisiert              49 mm             100    4064827157893

946232       M10,0 x 90 mm   Galvanisch verzinkt        Sherardisiert              10 mm             100    4064827157909

946233       M10,0 x 105 mm Galvanisch verzinkt         Sherardisiert              25 mm             50     4064827157916

946234       M10,0 x 115 mm Galvanisch verzinkt         Sherardisiert              35 mm             50     4064827157923

946235       M10,0 x 135 mm Galvanisch verzinkt        Sherardisiert               55 mm             50     4064827157930

946236       M10,0 x 165 mm Galvanisch verzinkt        Sherardisiert               85 mm             50     4064827157947

946237       M10,0 x 185 mm Galvanisch verzinkt        Sherardisiert               105 mm           50     4064827157954

946238       M12,0 x 80* mm Galvanisch verzinkt        Sherardisiert                4 mm               50     4064827157961

946239       M12,0 x 100 mm Galvanisch verzinkt        Sherardisiert               4 mm               50     4064827157978

946240M12,0 x 110 mmGalvanisch verzinkt        Sherardisiert14 mm  50        4064827157985

946241M12,0 x 120 mmGalvanisch verzinkt        Sherardisiert24 mm  50        4064827158005

946242M12,0 x 130 mmGalvanisch verzinkt        Sherardisiert34 mm  50        4064827158012

946243M12,0 x 150 mmGalvanisch verzinkt        Sherardisiert54 mm  50        4064827158029

946244M12,0 x 180 mmGalvanisch verzinkt        Sherardisiert84 mm  50        4064827158036

946245M12,0 x 200 mmGalvanisch verzinkt        Sherardisiert104 mm  50        4064827158043

946246M12,0 x 220 mmGalvanisch verzinkt        Sherardisiert124 mm  25        4064827158050

946247M12,0 x 255 mmGalvanisch verzinkt        Sherardisiert159 mm  25        4064827158067

946248M16,0 x 145 mmGalvanisch verzinkt        Sherardisiert28 mm  25    4064827158074

946249M16,0 x 175 mmGalvanisch verzinkt        Sherardisiert58 mm  25  4064827158081

946250M16,0 x 220 mmGalvanisch verzinkt        Sherardisiert103 mm  25  4064827158098

946251M16,0 x 250 mmGalvanisch verzinkt        Sherardisiert133 mm  25  4064827158104

946252M20,0 x 170 mmGalvanisch verzinkt        Sherardisiert32 mm  20  4064827158111

946253M20,0 x 200 mmGalvanisch verzinkt        Sherardisiert62 mm 20   4064827158128
