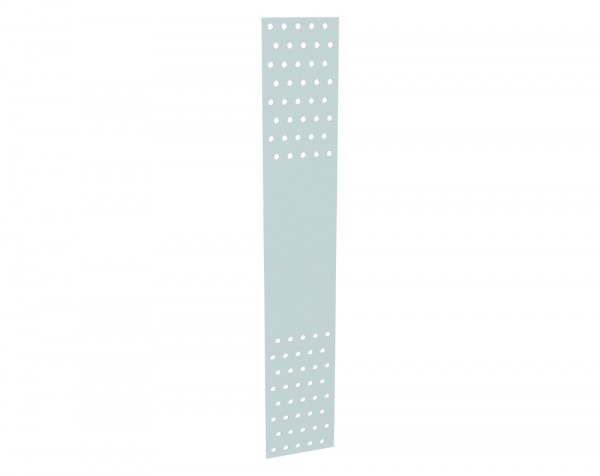

Zuglasche HighLoad HH820

Zuglasche HighLoad

Die Zuglaschen HighLoad von Eurotec sind speziell für Zugbelastungen bei Holz-Holz-Verbindungen konzipiert. Sie eignen sich besonders gut für die Konstruktion von mehrgeschossigen CLT-Gebäuden mit Bodenplattenstärken von bis zu 240 mm. Mit ihrer optimierten Geometrie sind sie für drei verschiedene Laststufen ausgelegt und weisen eine charakteristische Zugtragfähigkeit von bis zu 200 kN auf. Um diese Werte zu erreichen, ist die Befestigung der Zuglaschen mit den Winkelbeschlagschrauben Strong von Eurotec erforderlich (siehe Tabelle Zugtragfähigkeit F1 im Produktdatenblatt). Diese Kombination gewährleistet eine sichere Verbindung und trägt dazu bei, die hohen Belastungsanforderungen in Bauprojekten zu erfüllen.

Einsatzmöglichkeiten

Bedingt korrosionsbeständig und einsetzbar in den Nutzungsklassen 1 und 2 nach DIN EN 1995 (Eurocode 5)

Für Zugbelastungen von bis zu 200 kN

Zu kombinieren mit Winkelbeschlagschraube Strong

Material

S355 Kohlenstoffstahl + galvanisch verzinkt

Art.-Nr.        Bezeichnung         Material           H              W              ts         Bohrungen ø 11      Bodenplattestärke tmax       VPE         EAN Code

954190            HH640              S355               634 mm    90 mm      3 mm    30 mm                        240 mm                                1       4064827279106

954191            HH760              S355               762 mm   115 mm     4 mm    56 mm                        240 mm                                 1      4064827279113

954192            HH820              S355               826 mm    140 mm    5 mm       80 mm                      240 mm                                1      4064827279120
