Druckplatte Highload

Druckplatte HighLoad

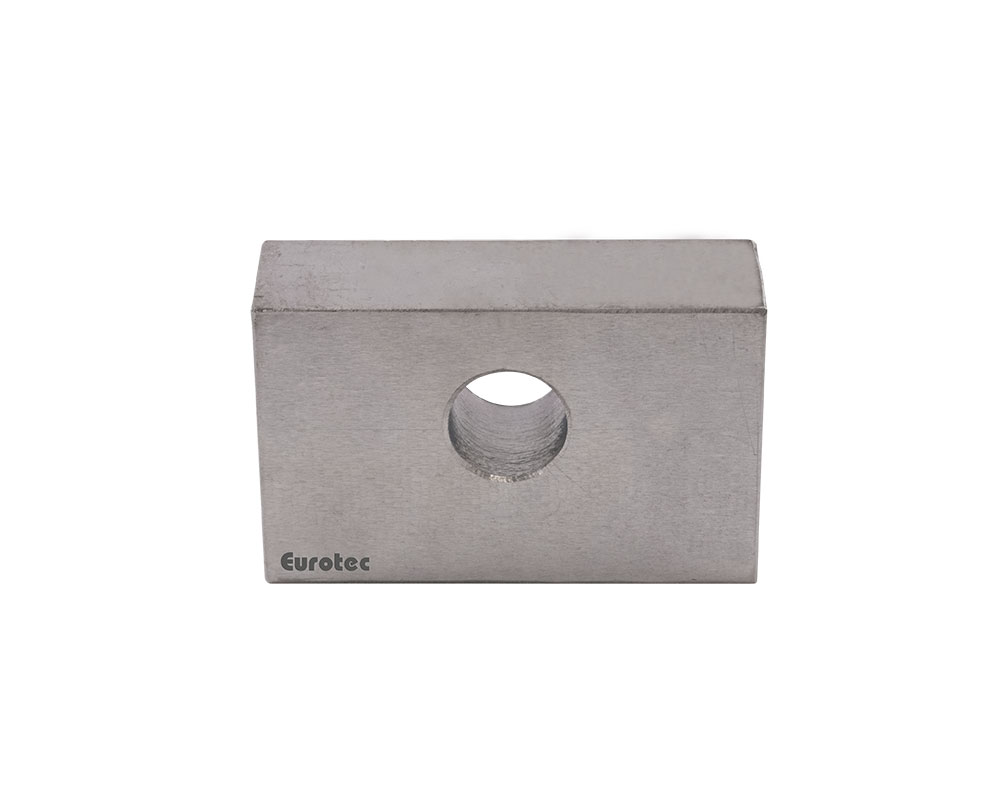

Die Druckplatte HighLoad von Eurotec lässt sich mit dem entsprechenden Zuganker HighLoad kombinieren. Diese ist notwendig, um eine Verformung des Zugankers zu verhindern sowie die Zugkräfte zu erhöhen.

Material

Baustahl S355 Verzinkt

Vorteile

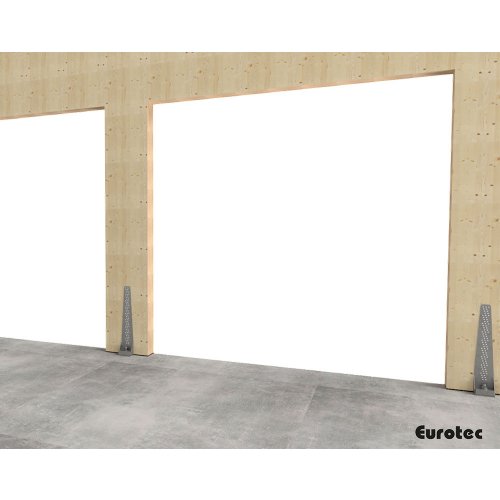

Ideal zur Verankerung von Brettsperrholzelementen (CLT)

Zur Montage in Beton, Holz und Stahl

Hinweis

Die Druckplatte HighLoad darf nur in Kombination mit dem Zuganker HighLoad (Art.-Nr.: 954114) verwendet werden.

Anwendungshinweise

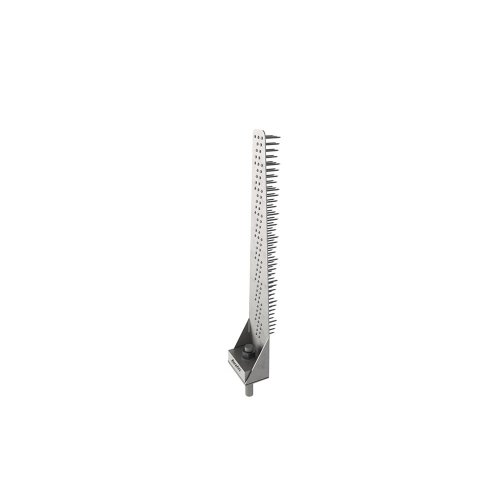

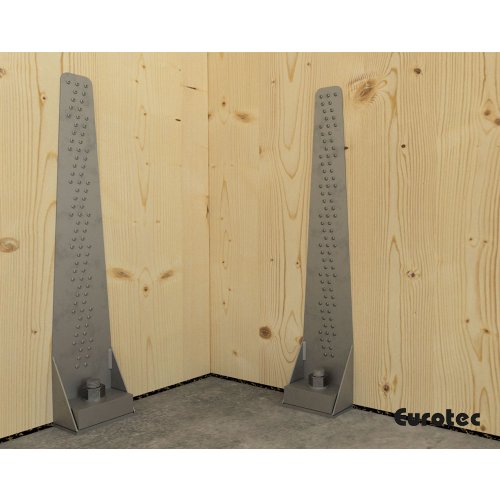

Um das Bohrloch anzuzeichnen, wird er HighLoad Zuganker im Fußbodenbereich auf die Beplankung aufgelegt. Nachdem der Zuganker zur Seite gelegt wurde, um das Loch zu Bohren und zu säubern, wird mit Hilfe des Injektionsmörtels die Ankerstange eingeklebt. Nun folgt die Platzierung des Zugankers inkl. Druckplatte, indem man ihn mit Winkelbeschlagsschrauben oder Ankernägeln am Stiel oder Holzelement befestigt. Zuletzt folgt das Aufschrauben der Mutter mit dem entsprechenden Drehmoment auf die Ankerstange. Durch die Verbindung werden Zug-, Sog- und Schubkräfte sicher über die Schrauben in den Zuganker und über einen Dübel in die Bodenplatte geleitet.

Rand- und Achsabstände nach EC5 sowie die Aushärtezeit und Anzugsdrehmoment des Betonankers sind einzuhalten.

Art.-Nr.           Bezeichnung                   Abmessung                  Material                      Passender Zuganker                  VPE          EAN

954178           Druckplatte Highload    130 x 82 x 40 mm          S355 Verzinkt             Zuganker HighLoad (954114)      1 Stück     4251314733566
