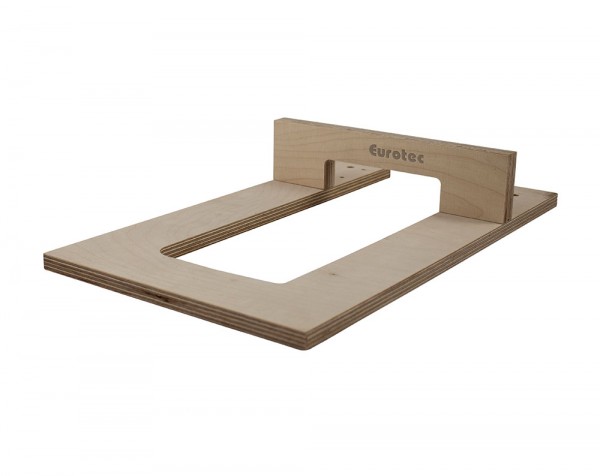

ATLAS Schablone HFS 135 Holz

Schablone

Montage

Den Anschlag der Fräs- und Montagelehre einfach auf die gewünschte Größe des Atlas-Holzverbinders einstellen, die Fräs- und Montagelehre auflegen, fixieren und mit dem entsprechendem Nutfräser die Taschenfräsung herstellen.

Anschließend wird der Atlas in die Ausfräsung eingesetzt und mit den mitgelieferten Systemschrauben befestigt. Am anzuschließenden Bauteil wird dann die Fräs- und Montagelehre in derselben Einstellung wie zuvor aufgelegt und der baugleiche zweite Teil des Atlas-Holzverbinders verschraubt. Die Vormontage ist beendet und das anzuschließende Bauteil wird eingehängt.

Abschließend wird die Fixierschraube in den Atlas gesetzt. Hierdurch wird der Atlas-Holzverbinder, falls nötig, zusammengezogen und die Lagesicherung der Knotenverbindung gewährleistet. FERTIG!

Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Im Montagebeispiel ist der nicht sichtbare Einbau dargestellt. Beim sichtbaren Einbau entfällt die Ausfräsung und die Fräs- und Montagelehre wird nur als Montagelehre verwendet.

Anwendungen

Für fast alle Bereiche des Holzbaus, unabhängig von der Faserrichtung der Hölzer, also vertikal wie horizontal einsetzbar! Neben-Hauptträger, Nebenträger-Stütze, Riegelkonstruktion, Hallenbau, Fassadenbau, Wintergartenbau, Balkonbau. Die Knotenverbindung des Atlas-Holzverbinders ist in vier Richtungen mit hohen geprüften statischen Werten zu belasten und stellt gleichzeitig die Sicherung gegen unbeabsichtigtes Lösen des Verbinders dar.
